Note Generali ai nostri prodotti

Ogni fondo bombato realizzato dalla nostra azienda è pensato per essere customizzato secondo le esigenze di ogni nostro cliente. In questa sezione è possibile trovare riepilogate le seguenti informazioni:
- Altezze d'ingombro
- Tolleranze di lavorazione
- Tabelle degli smussi
- Condizioni di fornitura

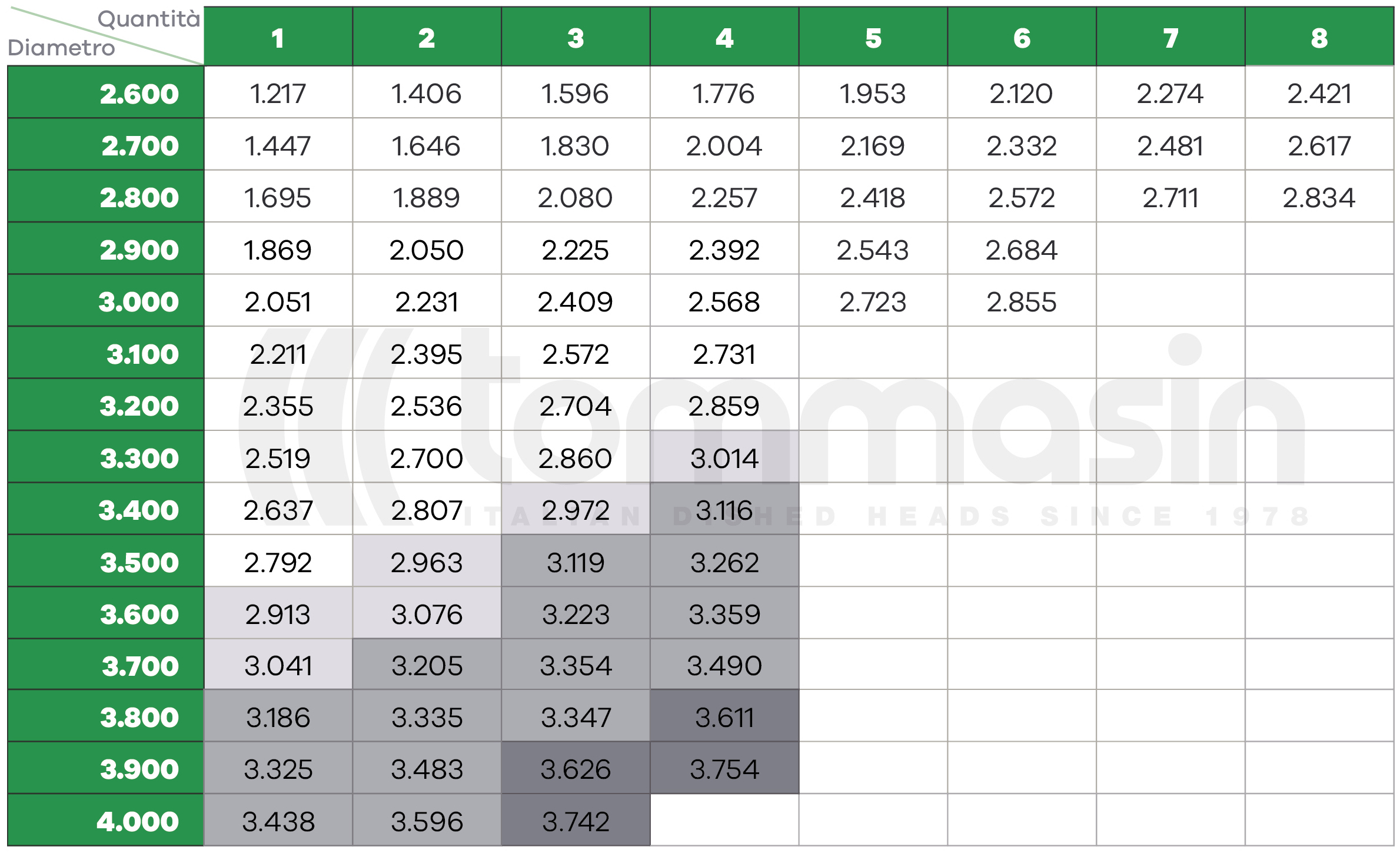

Altezze d'ingombro

TIPO DI FONDO: Td (fondo torosferico 1:10) | SPESSORE TEORICO: 20 | LARGHEZZA RIMORCHIO (L2): 2450

TIPO DI FONDO: Te (fondo ellittico 2:1) | SPESSORE TEORICO: 20 | LARGHEZZA RIMORCHIO (L2): 2450

Condizioni di fornitura

I fondi bombati possono essere costruiti con materiale nostro o con materiale del cliente.
I fondi vengono forniti interi in unico pezzo se il disco di taglio è minore al formato commerciale delle lamiere, se saldati la saldatura verrà posizionata in modo da avere meno sfrido possibile, in caso contrario la posizione della saldatura deve essere concordata al momento della richiesta.
Per i fondi costruiti in conto lavorazione, ci dovrà essere sempre richiesto lo sviluppo del disco necessario.
Per forniture di fondi con impieghi secondo la direttiva PED 97/23/CE , secondo il codice TUVAD2000 W0 o secondo ASME, si consiglia una richiesta d’offerta ben dettagliata per facilitare la nostra risposta.
Tutti i fondi normalmente sono da noi forniti con bordo grezzo e foro di centraggio, eccetto diversa prescrizione.
Se non specificato in offerta o in ordine lo spessore viene sempre considerato” di partenza”.

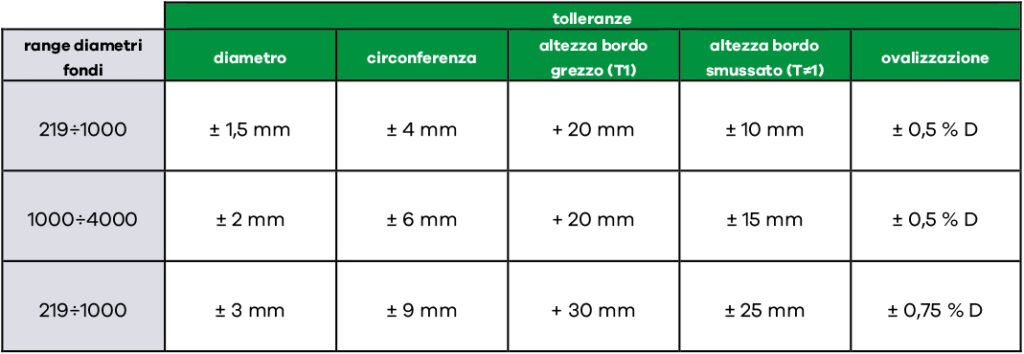

Tolleranze di lavorazione



Tabella degli smussi







Scarica la tabella

Tabella smussi

Visualizza tutte le possibilità degli smussi che Tommasin ti permette di realizzare. Realizziamo smussi con precisione e qualità fin nei minimi dettagli, dai più semplici fino a quelli più complessi.

Leggi

Margini di tolleranza

Tommasin è sinonimo di trasparenza e di lavorazioni accurate. Forniamo le nostre tolleranze di lavorazione per rendere partecipe il cliente delle modalità del processo produttivo.

Leggi

Condizioni di fornitura

Scopri le modalità di lavorazione e di fornitura di tutti i nostri fondi. Veniamo incontro alle esigenze del cliente per creare prodotti curati in ogni particolare, dagli smussi, ai fori ai materiali di alta qualità.

Leggi
