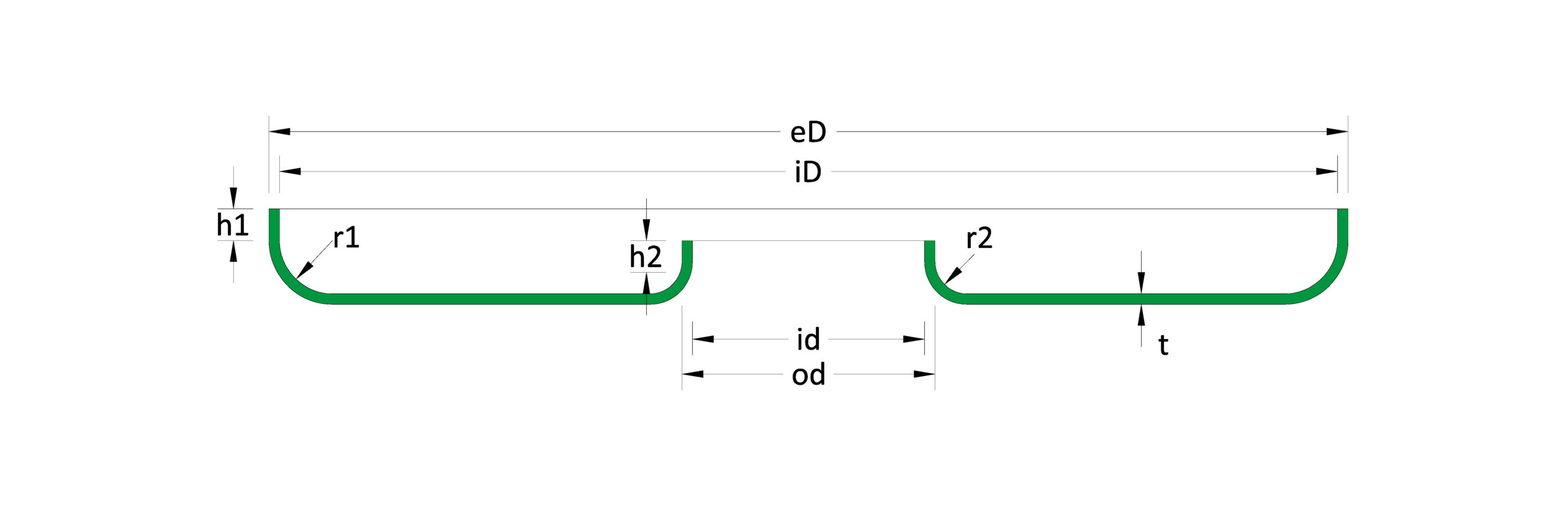

Fondo piano estruso internamente

Tipo Tn


Specifiche tecniche
oD = 219÷6000
od = 219÷5800
r1 = 20÷400
r2 = 20÷400
h1 = 0÷150
h2 = 0÷150
Leggenda simboli
oD = diametro maggiore esterno
iD = diametro maggiore interno
od = diametro minore esterno
id = diametro minore interno
r1 = raggio interno di raccordo su diametro maggiore
r2 = raggio esterno di raccordo su diametro minore
h1 = altezza collarino su diametro maggiore
h2 = altezza collarino su diametro minore
H = altezza totale esterna
t = spessore
NOTE = le misure indicate sono applicabili in rapporto alle dimensioni dei singoli parametri
