Fondo cónico excéntrico con extrusión

Tipo Tie4


Datos técnicos
oD = 168÷6500
r = 0÷400
h = 0÷100
α = 5°÷85°
H = bajo pedido
t = 2÷35

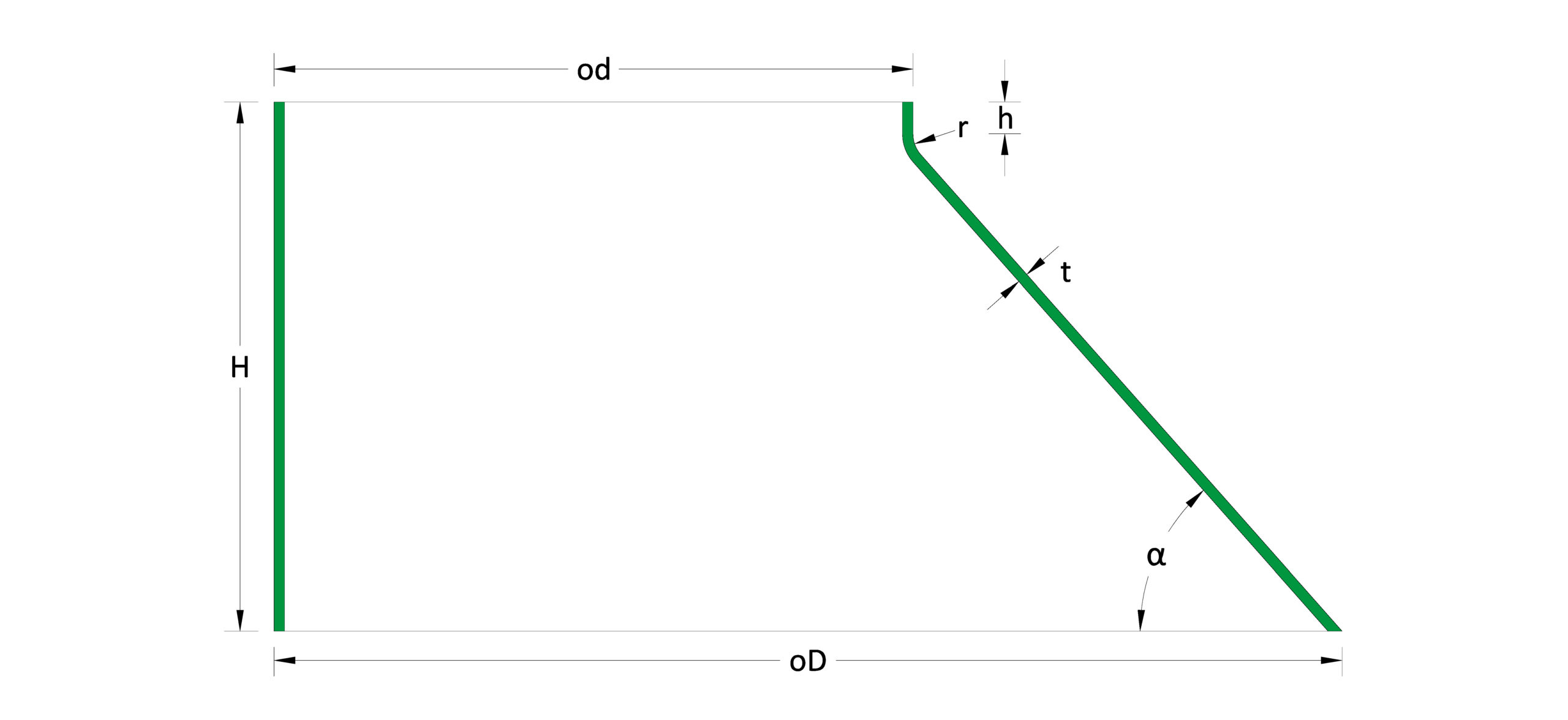

Leyenda Símbolos
oD = diámetro mayor exterior
iD = diámetro mayor interior
od = diámetro menor exterior
id = diámetro menor interior
r = radio interior de enlace diámetro menor
h = altura pestaña diámetro menor
α = ángulo de conocidad a la base
H = altura total exterior
t = espesor
NOTAS = las medidas indicadas son aplicables en relación a las dimensiones de cada parámetro
