Tie3_q
https://www.tommasinfondi.it/wp-content/uploads/2020/02/Fondo_Tie3.png

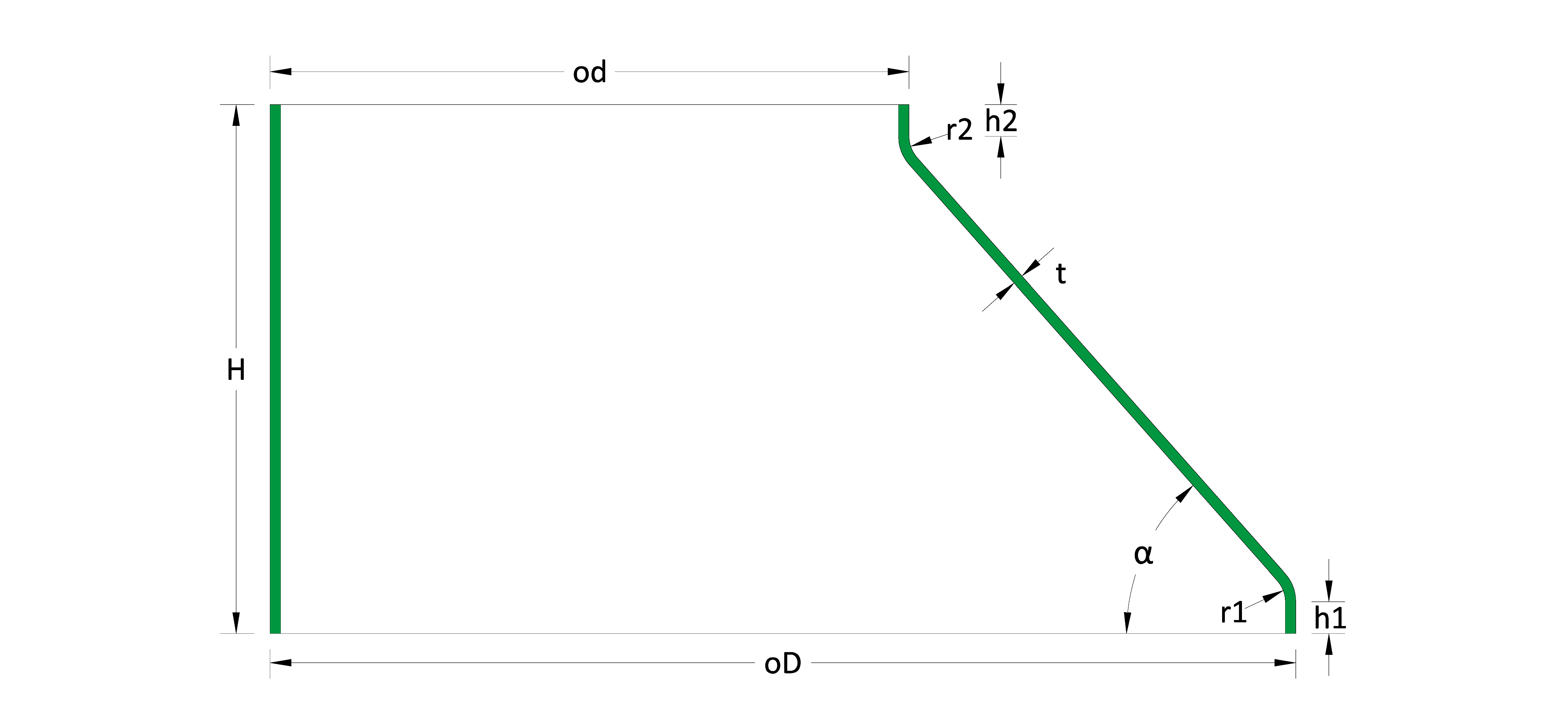

Fondo cónico excéntrico bordeado y con extrusión

Tipo Tie3


Datos técnicos
oD = 168÷6500
r = 0÷400
h = 0÷100
α = 5°÷85°
H = bajo pedido
t = 2÷35
Leyenda Símbolos
oD = diámetro mayor exterior
iD = diámetro mayor interior
od = diámetro menor exterior
id = diámetro menor interior
r1 = radio interior de enlace diámetro mayor
r2 = radio exterior de enlace diámetro menor
h1 = altura pestaña diámetro mayor
h2 = altura pestaña diámetro menor
α = ángulo de conicidad base
H = altura total exterior
t = espesor
NOTAS = las medidas indicadas son aplicables en relación a las dimensiones de cada parámetro

Tabla de chaflán

Consulta todas las posibilidades de los chaflanes que Tommasin te permite realizar.
Realizamos biseles con precisión y calidad hasta el detalle más minucioso, desde el más simple hasta el más complejo.

Leer más

Tolerancias de mecanizado

Tommasin es sinónimo de transparencia y procesamiento preciso.
Proporcionamos nuestras tolerancias de mecanizado para que el cliente conozca los métodos del proceso de producción.

Leer más

Condiciones de entrega

Descubra las modalidades del procesamiento y suministro de todos nuestros fondos. Proporcionamos para cada cliente productos de alta calidad, controlando según sus exigencias los biseles, los taladros y los materiales de calidad.

Leer más

Ponga a prueba nuestra profesionalidad

Envíenos todos los detalles del fondo bombeado que desea realizar,
en menos de una hora le inviaremos nuestra oferta según sus necesitades. ¡No vinculante!

Pida un preventivo
Torna su
