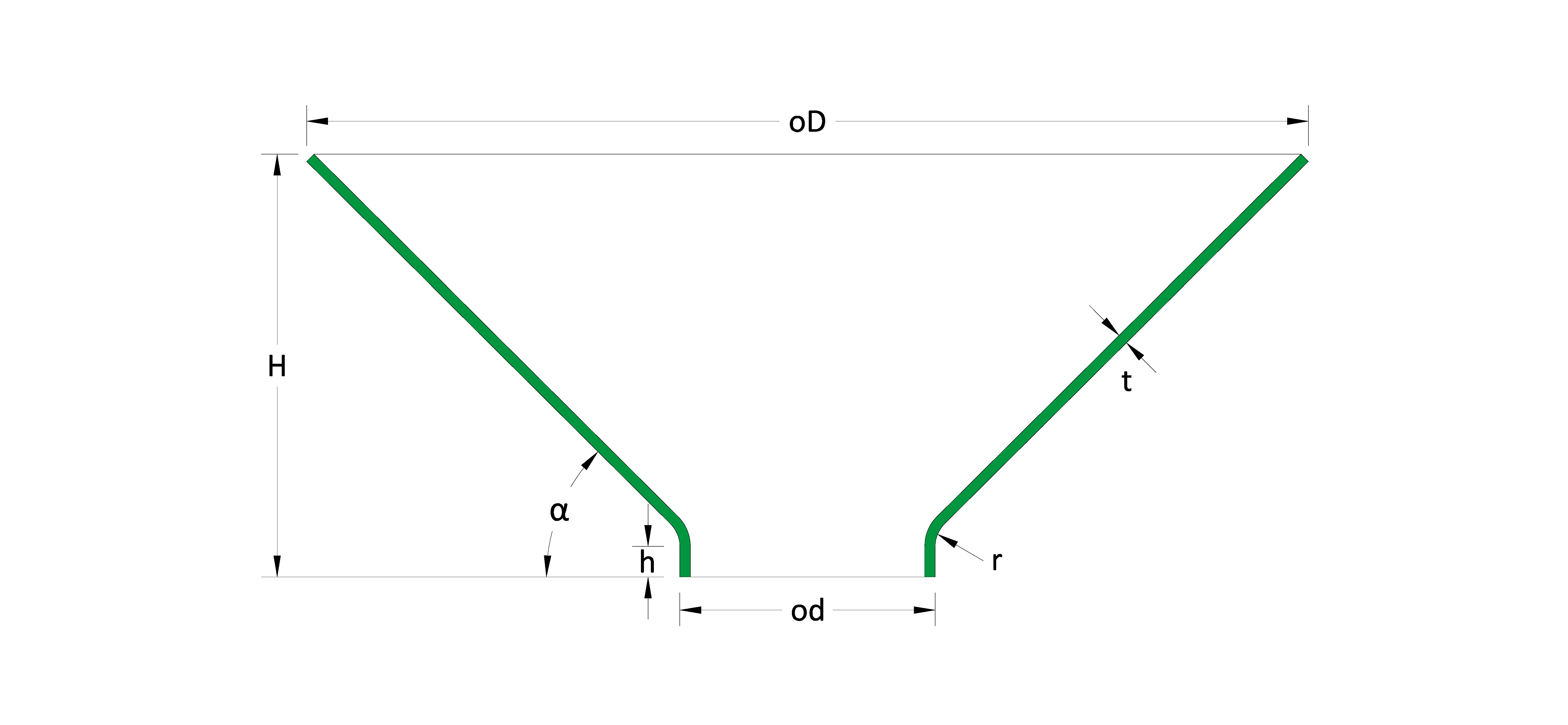

Fondo cónico con extrusión

Tipo Ti4


Datos técnicos
oD = 168÷6500
r = 0÷400
h = 0÷100
α = 5°÷85°
H = bajo pedido
t = 2÷35
Leyenda Símbolos
oD = diámetro mayor exterior
iD = diámetro mayor interior
od = diámetro menor exterior
id = diámetro menor interior
r = radio interior de enlace diámetro menor
h = altura pestaña diámetro menor
α = ángulo de conicidad base
H = altura total exterior
t = espesor
NOTAS = las medidas indicadas son aplicables en relación a las dimensiones de cada parámetro

Tabla de chaflán

Consulta todas las posibilidades de los chaflanes que Tommasin te permite realizar.
Realizamos biseles con precisión y calidad hasta el detalle más minucioso, desde el más simple hasta el más complejo.

Leer más

Tolerancias de mecanizado

Tommasin es sinónimo de transparencia y procesamiento preciso.
Proporcionamos nuestras tolerancias de mecanizado para que el cliente conozca los métodos del proceso de producción.

Leer más

Condiciones de entrega

Descubra las modalidades del procesamiento y suministro de todos nuestros fondos. Proporcionamos para cada cliente productos de alta calidad, controlando según sus exigencias los biseles, los taladros y los materiales de calidad.

Leer más

Ponga a prueba nuestra profesionalidad

Envíenos todos los detalles del fondo bombeado que desea realizar,
en menos de una hora le inviaremos nuestra oferta según sus necesitades. ¡No vinculante!

Pida un preventivo
